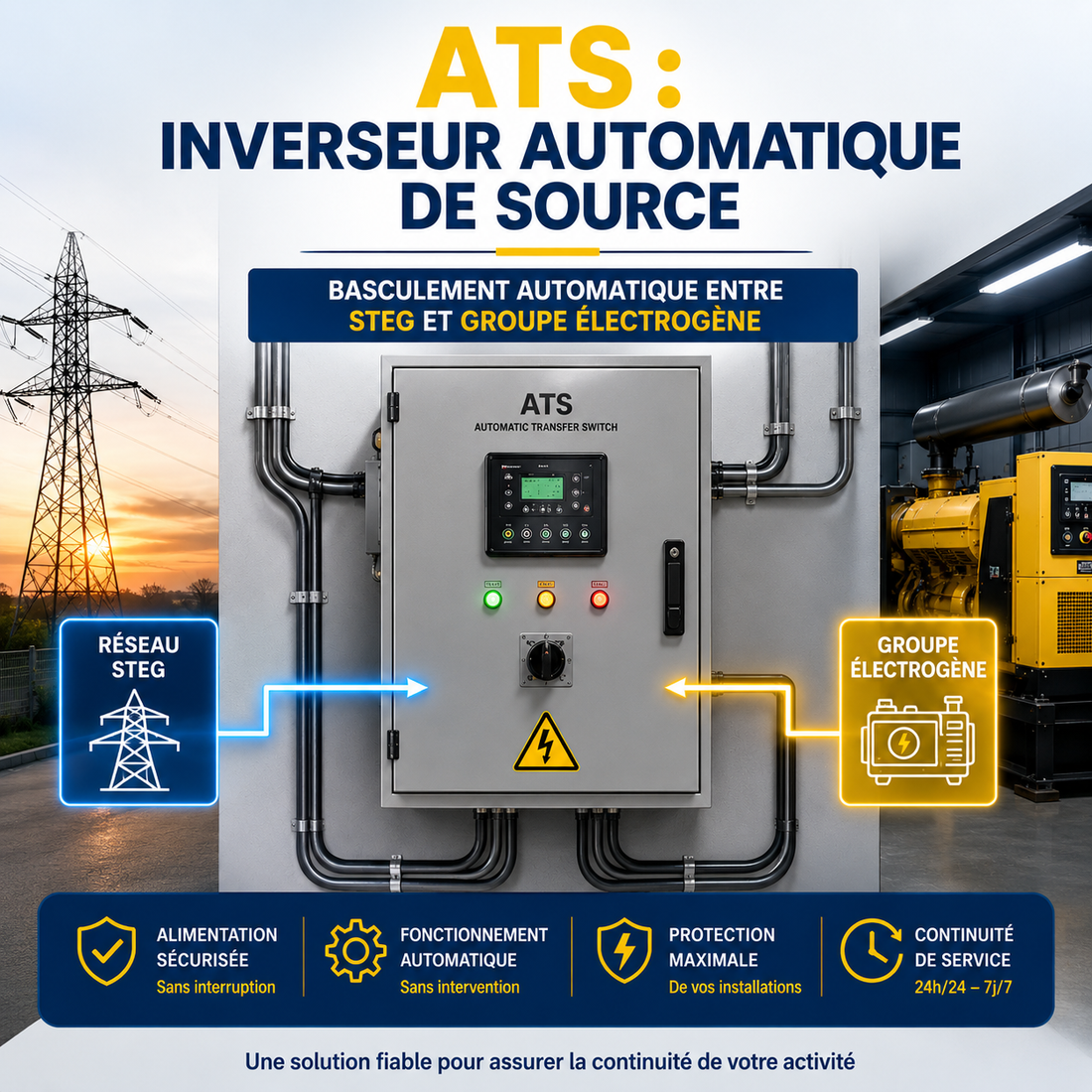

Comment fonctionne un ATS avec un groupe électrogène ?

ATS : comment fonctionne un inverseur automatique de source ?

Les coupures de courant peuvent interrompre le fonctionnement d’un commerce, d’un atelier, d’une entreprise ou d’une habitation. Lorsqu’un groupe électrogène est disponible, l’ATS permet d’assurer automatiquement le passage entre le réseau électrique et l’alimentation de secours.

Qu’est-ce qu’un ATS ?

ATS signifie Automatic Transfer Switch, ou inverseur automatique de source.

Il s’agit d’un équipement électrique qui surveille l’alimentation principale et transfère automatiquement l’installation vers une deuxième source lorsqu’une anomalie ou une coupure est détectée.

La deuxième source peut être :

• un groupe électrogène ;
• une deuxième arrivée électrique ;
• une alimentation de secours ;
• une installation associant réseau, générateur et autres sources compatibles.

Les équipements de transfert automatique sont notamment encadrés par la norme internationale IEC 60947-6-1. (emea.socomec.com)

Comment fonctionne un ATS avec un groupe électrogène ?

Le fonctionnement se déroule généralement en plusieurs étapes.

1. Surveillance du réseau électrique

Lorsque le réseau fonctionne normalement, l’installation est alimentée par la source principale. L’ATS surveille en permanence différents paramètres électriques, notamment la présence et la stabilité de la tension.

2. Détection de la coupure

En cas de coupure ou d’anomalie importante, l’ATS détecte que la source principale n’est plus disponible.

3. Démarrage du groupe électrogène

Lorsque le groupe électrogène dispose d’un système de démarrage automatique compatible, l’ATS lui envoie un ordre de démarrage.

4. Transfert vers le groupe

Après le démarrage et la stabilisation du groupe, l’ATS transfère l’alimentation vers la source de secours.

L’installation continue alors de fonctionner grâce au groupe électrogène.

5. Retour vers le réseau

Lorsque le courant du réseau revient et reste stable pendant la durée configurée, l’ATS retransfère automatiquement l’installation vers la source principale.

6. Arrêt du groupe

Après le transfert, le groupe peut continuer à tourner pendant un court délai de refroidissement avant de s’arrêter automatiquement.

Les systèmes de transfert automatique sont conçus pour surveiller deux sources et effectuer une commutation selon des paramètres configurés. (apac.socomec.com)

Pourquoi installer un ATS ?

Continuité de l’alimentation

L’ATS réduit la durée d’interruption et évite d’attendre une intervention manuelle pour démarrer le groupe et changer de source.

Plus de confort

La commutation s’effectue automatiquement, même lorsque personne n’est présent sur les lieux.

Réduction des erreurs de manipulation

Un inverseur correctement installé empêche les deux sources d’alimenter simultanément l’installation. Certains systèmes utilisent notamment un verrouillage mécanique pour empêcher la fermeture simultanée des appareils de commutation. (ProductInfo)

Protection des activités sensibles

L’ATS est particulièrement utile pour :

• les commerces ;
• les ateliers ;
• les bureaux ;
• les immeubles ;
• les établissements de santé ;
• les chambres froides ;
• les systèmes de sécurité ;
• les installations informatiques ;
• les pompes et équipements techniques.

ATS ou inverseur manuel : quelle différence ?

Inverseur manuel

Avec un inverseur manuel, une personne doit :

1. constater la coupure ;
2. démarrer le groupe ;
3. attendre sa stabilisation ;
4. basculer manuellement l’installation ;
5. refaire les opérations au retour du réseau.

Cette solution est plus simple, mais elle nécessite une présence humaine.

Inverseur automatique ATS

L’ATS détecte la coupure, commande le groupe compatible et effectue automatiquement le transfert.

Il est donc mieux adapté aux installations qui doivent continuer à fonctionner sans intervention immédiate.

Comment choisir un ATS ?

1. Vérifier le type d’installation

Il faut déterminer si l’installation est :

• monophasée en 230 V ;
• triphasée en 400 V.

Un ATS monophasé ne doit pas être utilisé pour une installation triphasée.

2. Choisir le courant nominal

Le courant de l’ATS doit être adapté au courant maximal de l’installation.

Les calibres courants comprennent notamment :

• 32 A ;
• 40 A ;
• 63 A ;
• 100 A ;
• 160 A ;
• 250 A ;
• 400 A et plus.

Les gammes professionnelles peuvent couvrir des courants très importants. ABB propose, par exemple, des interrupteurs de transfert automatique allant de 40 à 1 600 A selon les modèles. (ABB Group)

Le choix ne doit pas être réalisé uniquement en fonction de la puissance annoncée du groupe. Il faut également tenir compte du courant réel, du type de charges et des protections installées.

3. Vérifier le nombre de pôles

Selon l’installation, l’ATS peut être proposé en :

• 2 pôles pour certaines installations monophasées ;
• 3 pôles pour certaines installations triphasées ;
• 4 pôles lorsque le neutre doit également être commuté.

Le choix du nombre de pôles dépend du schéma électrique, du régime de neutre et des exigences de l’installation.

4. Vérifier la compatibilité avec le groupe

Pour bénéficier du démarrage automatique, le groupe électrogène doit généralement disposer :

• d’un démarreur électrique ;
• d’une batterie ;
• d’une entrée ou d’un contrôleur de démarrage à distance ;
• d’une interface compatible avec l’ATS.

Un groupe équipé uniquement d’un démarrage manuel ne pourra pas forcément être démarré automatiquement par l’ATS.

5. Examiner les fonctions de contrôle

Selon le modèle, un ATS peut surveiller :

• la présence de tension ;
• la sous-tension ;
• la surtension ;
• la fréquence ;
• l’ordre et l’absence de phases ;
• les délais de démarrage ;
• les délais de transfert ;
• le délai de retour au réseau ;
• le temps de refroidissement du groupe.

6. Vérifier le pouvoir de coupure et les protections

L’ATS n’est pas toujours destiné à remplacer les disjoncteurs et les protections électriques.

L’installation peut nécessiter des protections adaptées contre :

• les courts-circuits ;
• les surcharges ;
• les défauts d’isolement ;
• les surtensions.

Le dimensionnement doit être réalisé selon les caractéristiques exactes de l’installation.

Exemple simplifié de dimensionnement

Pour une installation monophasée de 12 000 W sous 230 V :

Courant approximatif = 12 000 ÷ 230 = 52,2 A

Dans cet exemple simplifié, un ATS de 40 A serait insuffisant. Un calibre supérieur pourrait être nécessaire, après vérification du courant réel, des pointes de démarrage et des protections.

Les moteurs, climatiseurs, pompes et compresseurs peuvent absorber un courant élevé au démarrage. Une marge adaptée doit donc être étudiée par un professionnel.

Où installer l’ATS ?

L’ATS est généralement installé dans un tableau électrique ou une armoire dédiée, entre les deux sources d’alimentation et les circuits à secourir.

Il doit être placé dans un endroit :

• sec ;
• ventilé ;
• protégé de la poussière ;
• inaccessible aux personnes non autorisées ;
• adapté à son indice de protection.

Certains modèles professionnels sont proposés dans des coffrets avec des indices de protection adaptés à des environnements plus exigeants. (apac.socomec.com)

Peut-on alimenter toute la maison avec un ATS ?

Oui, à condition que le groupe électrogène, l’ATS, les câbles et les protections soient dimensionnés pour toute l’installation.

Une autre solution consiste à créer un tableau de secours alimentant uniquement les circuits prioritaires :

• éclairage ;
• réfrigérateur ;
• système de sécurité ;
• connexion Internet ;
• portes ou rideaux électriques ;
• équipements informatiques ;
• pompe indispensable.

Cette configuration permet souvent d’utiliser un groupe moins puissant et de mieux maîtriser la consommation.

Les erreurs à éviter

• Choisir l’ATS uniquement selon la puissance commerciale du groupe.
• Utiliser un ATS monophasé sur une installation triphasée.
• Sous-dimensionner le courant nominal.
• Oublier les courants de démarrage des moteurs.
• Connecter un groupe non compatible avec le démarrage automatique.
• Négliger les disjoncteurs et protections.
• Modifier les réglages sans connaître les caractéristiques du réseau.
• Réaliser le câblage sans professionnel qualifié.
• Alimenter simultanément le réseau et le groupe.

Installation et entretien

L’installation d’un ATS intervient sur des circuits électriques de puissance. Elle doit être réalisée par un électricien ou un installateur qualifié, conformément à la notice du fabricant et aux exigences applicables à l’installation.

Les fabricants recommandent de respecter strictement les procédures de sécurité, de raccordement, d’utilisation et de maintenance indiquées dans les manuels techniques. (apac.socomec.com)

Il est également conseillé d’effectuer régulièrement :

• un essai de coupure ;
• un test de démarrage du groupe ;
• une vérification de la batterie ;
• un contrôle des connexions ;
• un contrôle des protections ;
• un nettoyage de l’armoire ;
• une vérification des délais et paramètres configurés.

Conclusion

L’ATS est une solution pratique pour assurer automatiquement le transfert entre le réseau électrique et un groupe électrogène.

Pour choisir le bon modèle, il faut principalement vérifier :

• la tension ;
• le nombre de phases ;
• le courant nominal ;
• le nombre de pôles ;
• la puissance et le type des charges ;
• la compatibilité avec le groupe ;
• les fonctions de surveillance ;
• les protections électriques.

Un dimensionnement correct et une installation professionnelle sont indispensables pour garantir la sécurité et la fiabilité du système.
