Clapet avec Crépine ITAP YORK® Réf. 108

Clapet avec Crépine ITAP YORK® Réf. 108

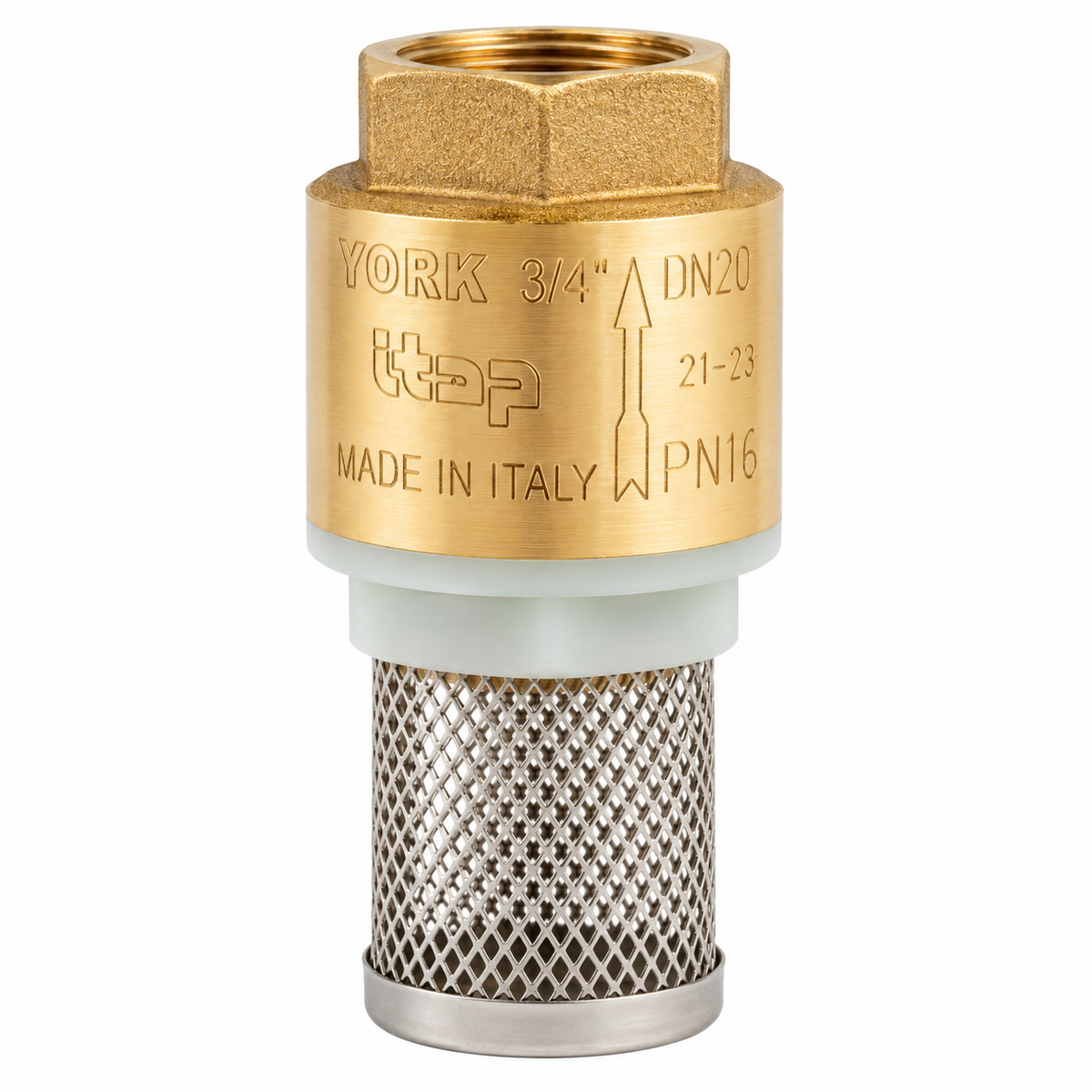

Le clapet avec crépine ITAP YORK® Réf. 108 réunit un clapet anti-retour et une crépine filtrante dans un même équipement. Il limite le retour du fluide à l'arrêt de l'installation tout en protégeant la pompe ou le réseau contre l'entrée d'impuretés grossières. Sa construction associe un corps en laiton CW617N, un disque en polymère, un joint NBR, un ressort inox et une crépine en polymère et acier inoxydable, pour une plage de -20 °C à +100 °C.

Deux fonctions en un

Clapet anti-retour : le fluide circule dans un seul sens, et le ressort referme le disque quand la pompe s'arrête pour limiter le retour.

Crépine filtrante : elle retient les impuretés grossières avant leur entrée dans la pompe ou l'installation. Il s'agit d'une filtration de protection (1,2 à 1,7 mm), pas d'un filtre fin ni d'un traitement de l'eau potable.

Dimensions, pressions et filtration

Dimension	Pouce	DN	Réf. ITAP	Pression max.	Filtration	ACS
15/21	1/2"	DN15	1080012	12 bar	1200 µm	Oui
20/27	3/4"	DN20	1080034	12 bar	1200 µm	Oui
26/34	1"	DN25	1080100	12 bar	1200 µm	Oui
33/42	1"1/4	DN32	1080114	10 bar	1200 µm	Oui
50/60	2"	DN50	1080200	10 bar	1200 µm	Oui
66/76	2"1/2	DN65	1080212	6 bar	1700 µm	Non indiqué

Caractéristiques techniques

Caractéristique	Valeur
Marque	ITAP
Modèle	108 YORK®
Corps	Laiton CW617N
Disque	Polymère
Joint	NBR
Ressort	Acier inoxydable AISI 302
Crépine	Polymère + acier inoxydable AISI 304
Filetage	ISO 228
Température	-20 °C à +100 °C
Position de montage	Verticale, horizontale ou oblique

Applications et installation

Installations hydrauliques, eau domestique, chauffage, climatisation et installations pneumatiques, et particulièrement l'aspiration de pompes sur réservoirs, citernes et réseaux hydrauliques. Respectez le sens d'écoulement et les recommandations du fabricant. En clapet de pied, placez la crépine de façon à laisser entrer l'eau sans aspirer directement les dépôts du fond.

Voir aussi

• Plomberie

Lien utile

ITAP – Art. 108 YORK®

FAQ – Questions fréquentes

Est-ce seulement un filtre ?

Non. C'est un clapet anti-retour avec crépine intégrée : il limite le retour du fluide à l'arrêt de la pompe et retient les impuretés grossières à l'entrée.

Quel degré de filtration ?

1200 µm (1,2 mm) du 1/2" au 2", et 1700 µm (1,7 mm) en 2"1/2. Ce n'est pas un filtre pour eau potable.

Quelle différence avec le clapet ITAP 103 ?

Le 103 est un clapet anti-retour sans crépine. Le 108 ajoute une crépine filtrante à l'entrée, ce qui le rend adapté à l'aspiration d'une pompe.

---
