Pompe DAB DP 151 M 1,5 CV – Aspiration Profonde Sans Éjecteur
L’éjecteur (E20, E25 ou E30) est indispensable au fonctionnement en aspiration profonde et doit être commandé séparément.

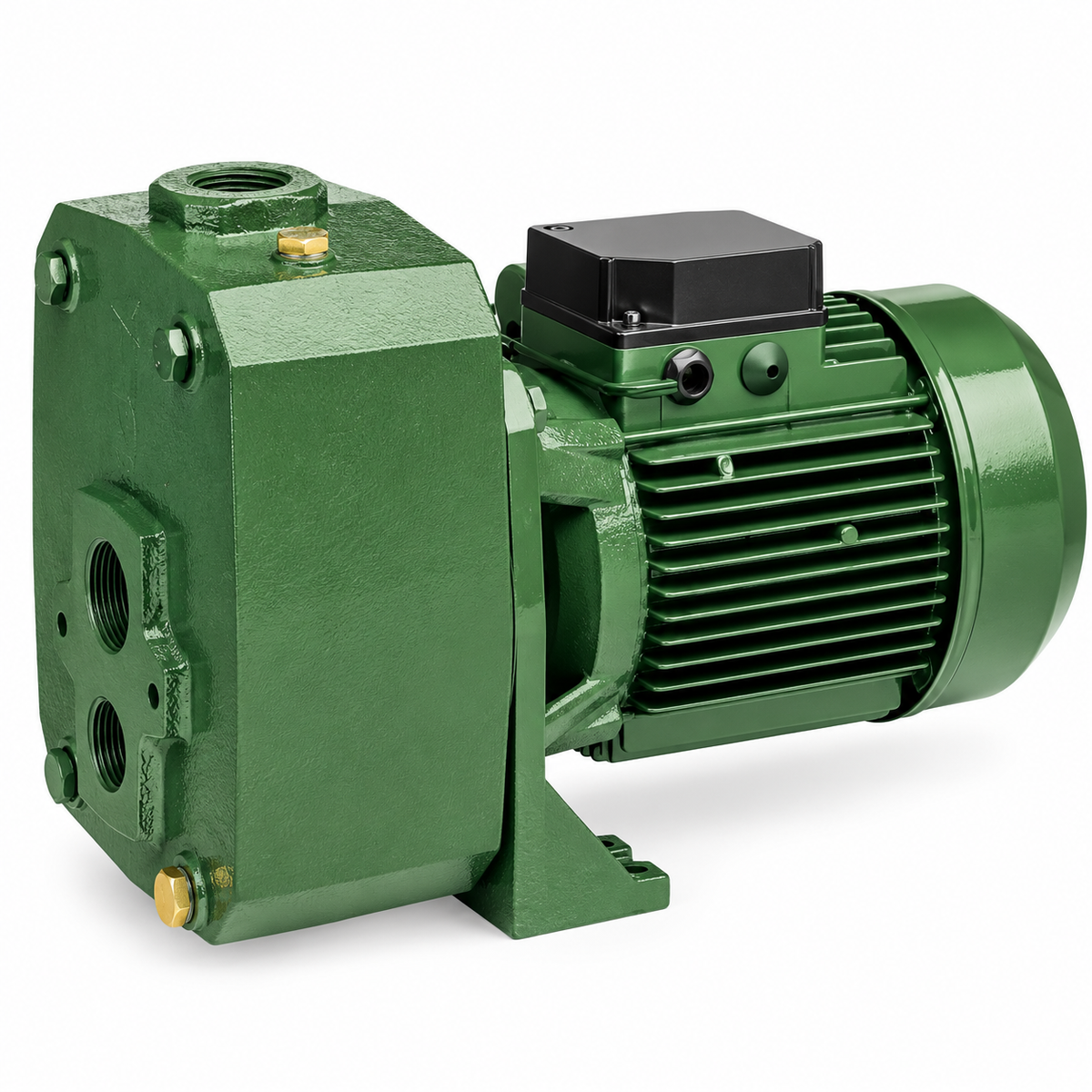

La DAB DP 151 M est une pompe centrifuge auto-amorçante monophaée conçue pour l’alimentation en eau depuis des puits profonds. Elle fonctionne en 220–240 V / 50 Hz avec une puissance nominale de 1,1 kW (1,5 CV).
Son corps et son support moteur sont en fonte, avec roue et diffuseur en technopolymère, arbre en inox AISI 303 et garniture mécanique carbone/céramique. Elle possède une aspiration de 1¼″, un refoulement de 1″ et une connexion de 1″ pour le circuit de l’éjecteur.
Avec l’éjecteur E30, les tableaux officiels DAB prévoient jusqu’à 27 m d’aspiration selon la configuration d’installation.
Compatibilité éjecteurs DAB – DP 151 M
| Éjecteur | Référence DAB | Profondeurs couvertes |
|---|---|---|
| E20 | 109200000 | 9 / 12 / 15 / 18 m |
| E25 | 109200020 | 15 / 18 / 21 m |
| E30 | 109200010 | 21 / 24 / 27 m |
Le choix de l’éjecteur dépend de la profondeur du puits, du débit souhaité et des conditions d’installation. Éjecteurs vendus séparément.
Construction officielle
| Corps de pompe | Fonte |
|---|---|
| Support moteur | Fonte |
| Roue | Technopolymère |
| Diffuseur | Technopolymère |
| Arbre | Acier inoxydable AISI 303 |
| Bagues d’usure | Acier inoxydable |
| Garniture mécanique | Carbone / céramique |
| Joint | NBR |
| Moteur | Asynchrone fermé, ventilation extérieure |
| Protection | Thermo-ampéremétrique intégrée + condensateur permanent |
Spécifications techniques
| Marque | DAB |
|---|---|
| Modèle | DP 151 M |
| Réf. fabricant (Extra-EU) | 102161042 |
| Type | Pompe centrifuge auto-amorçante pour aspiration profonde |
| Alimentation | 1 × 220–240 V ~ 50 Hz |
| Motorisation | Monophaée |
| P1 max | 1,56 kW |
| P2 | 1,1 kW |
| Puissance | 1,5 HP / env. 1,5 CV |
| Courant | 7 A |
| Condensateur | 31,5 µF / 450 V |
| Aspiration (DNA) | 1¼″ |
| Refoulement (DNM) | 1″ |
| Connexion éjecteur (DNE) | 1″ |
| Pression maximale | 8 bar |
| IP moteur | IP44 |
| IP bornier | IP55 |
| Classe d’isolation | F |
| Éjecteur | NON FOURNI – à commander séparément |
| Poids | 28 kg |
Dimensions officielles (DP 151 M)
| A | 388 mm |
|---|---|
| B | 210 mm |
| C | 50 mm |
| E | 197 mm |
| G | 145 mm |
| H | 155 mm |
| H1 | 52 mm |
| H2 | 108 mm |
| Trou de fixation | Ø 11 mm |
| Emballage | 427 × 246 × 307 mm |
Conditions de fonctionnement
- Liquide : eau propre, sans solides ni abrasifs, non visqueuse, non agressive, chimiquement neutre
- Température liquide (usage domestique) : 0 à +35 °C
- Température liquide (autres usages autorisés) : 0 à +40 °C
- Température ambiante maximale : +40 °C
- Pression maximale : 8 bar
- Puits : diamètre 4″ ou plus
Avantages produit
- Marque DAB – DP 151 M (réf. 102161042)
- Pompe pour aspiration profonde – puits 4″ ou plus
- Monophaée 220–240 V / P2 1,1 kW (1,5 CV)
- P1 1,56 kW – Courant 7 A – Condensateur 31,5 µF / 450 V
- Corps et support en fonte
- Roue et diffuseur technopolymère
- Arbre inox AISI 303 – Garniture carbone/céramique
- Protection thermique intégrée
- Aspiration 1¼″ – Refoulement 1″
- Pression maximale 8 bar
- IP44 (IP55 bornier) – Classe F – 28 kg
- Compatible E20 / E25 / E30 (vendus séparément)
- Jusqu’à 27 m avec éjecteur E30 selon tableau officiel
Applications
- Puits profonds (diamètre 4″ ou plus)
- Alimentation en eau – Villas / maisons rurales
- Agriculture – Irrigation – Surpression
- Alimentation de réservoirs
Liens utiles
DAB Pumps – Gamme DP (site officiel)
Voir aussi
Découvrez notre Pompage et notre Équipements & machines de chantier.
FAQ – Questions fréquentes
Quelle différence entre DP 102 M et DP 151 M ?
Le DP 151 M développe une puissance P2 de 1,1 kW (1,5 CV) contre 0,75 kW (1 CV) pour le DP 102 M. Il offre une pression maximale de 8 bar (vs 6 bar) et peut atteindre jusqu’à 27 m d’aspiration avec éjecteur E30.
Quel éjecteur choisir pour mon puits ?
Le choix dépend de la profondeur du puits, du débit souhaité et des conditions d’installation : E20 pour 9–18 m, E25 pour 15–21 m, E30 pour 21–27 m. Consultez SQES pour un conseil adapté à votre installation.
La pompe peut-elle fonctionner sans éjecteur ?
Non. La DP 151 M est une pompe à éjecteur extérieur : l’éjecteur est indispensable pour le fonctionnement en aspiration profonde. Il doit être commandé séparément selon la profondeur du puits.
