Vanne à Sphère ITAP VIENNA Réf. 216 – Passage Standard

Vanne à Sphère ITAP VIENNA Réf. 216 – Passage Standard

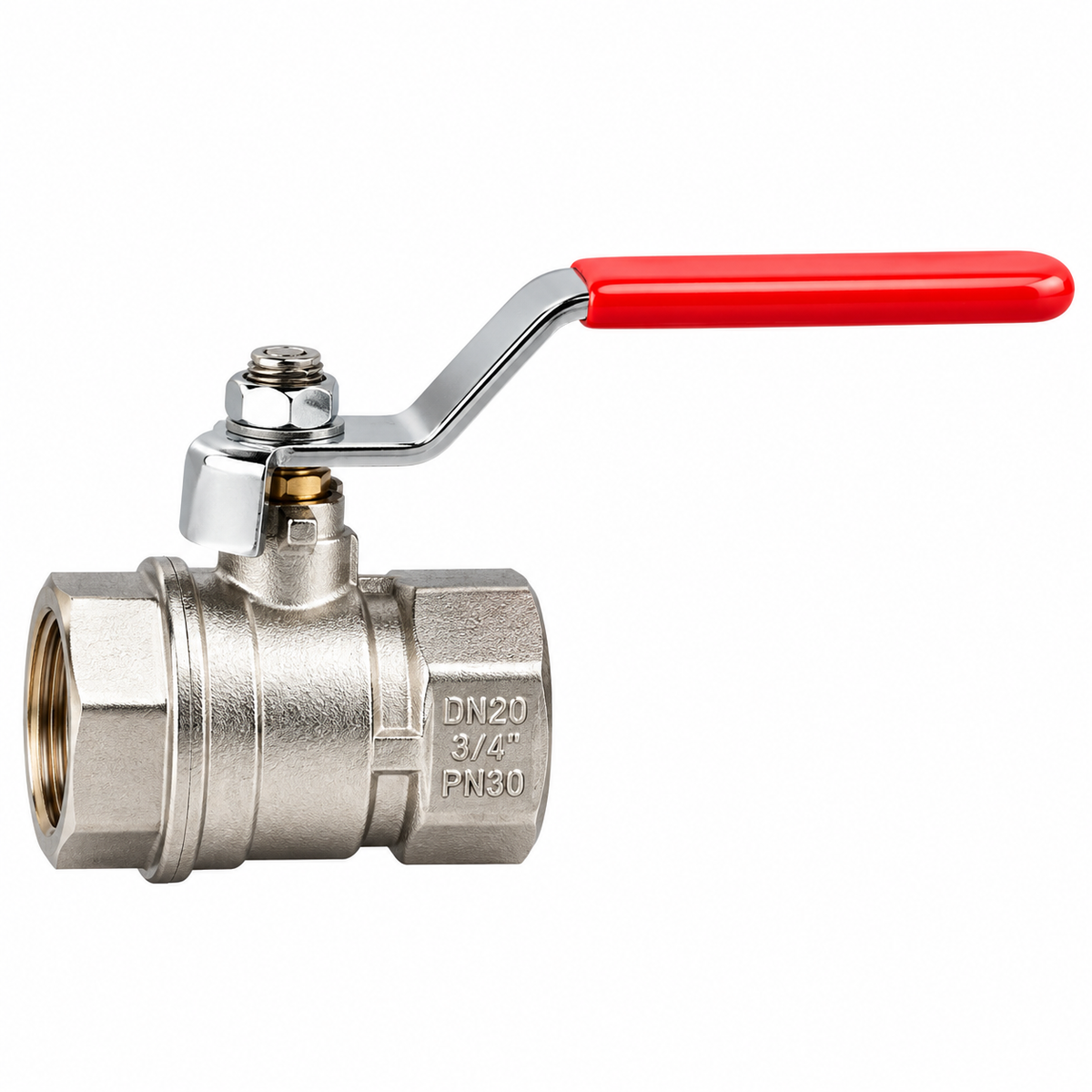

La vanne à sphère ITAP VIENNA Réf. 216 est une vanne Femelle/Femelle à passage standard destinée à l'isolement des installations hydrauliques, de chauffage, de climatisation et d'air comprimé compatibles. Son corps en laiton nickelé est commandé par un levier plat en acier revêtu. Elle fonctionne de -20 °C à +150 °C en absence de vapeur, avec un filetage ISO 228.

Fonctionnement

Un quart de tour du levier (90°) ouvre ou ferme la sphère. C'est une vanne d'isolement : elle est faite pour couper ou ouvrir un circuit, pas pour un réglage fin et permanent du débit.

Dimensions et pressions

Dimension	Pouce	DN	Réf. ITAP	Pression max.
15/21	1/2"	DN15	2160012	30 bar (435 psi)
20/27	3/4"	DN20	2160034	30 bar (435 psi)
26/34	1"	DN25	2160100	30 bar (435 psi)
33/42	1"1/4	DN32	2160114	25 bar (362,5 psi)
40/49	1"1/2	DN40	2160112	25 bar (362,5 psi)
50/60	2"	DN50	2160200	25 bar (362,5 psi)

Caractéristiques techniques

Caractéristique	Valeur
Marque	ITAP
Modèle	216 VIENNA
Type	Vanne à sphère à passage standard
Raccords	Femelle / Femelle
Corps	Laiton nickelé
Commande	Levier plat en acier revêtu
Filetage	ISO 228 (DIN EN ISO 228 / BS EN ISO 228)
Température	-20 °C à +150 °C, en absence de vapeur

Applications et installation

Réseaux d'eau domestique, chauffage, climatisation, installations pneumatiques et air comprimé. Installez la vanne hors pression avec des raccords compatibles ISO 228, évitez les contraintes mécaniques sur le corps, respectez les limites de pression et de température et contrôlez l'étanchéité après montage.

Voir aussi

• Plomberie

Lien utile

ITAP – Art. 216 VIENNA

FAQ – Questions fréquentes

Est-ce une vanne à passage total ?

Non. La Réf. 216 VIENNA est à passage standard, contrairement à la gamme ITAP 090 IDEAL à passage total.

Quelle pression maximale selon la dimension ?

30 bar du 1/2" au 1", 25 bar du 1"1/4 au 2", dans une plage de -20 °C à +150 °C.

Peut-elle servir avec de la vapeur ?

La plage de température est donnée en absence de vapeur : cette vanne n'est pas recommandée pour la vapeur.

---
